1.系统概述

ADP数字地震前兆综合观测台网系统是一套集地震前兆多学科数据采集、大容量存储、多模式数据传输、数据处理等为一体的智能化地震前兆综合观测技术系统，用于产出高质量的前兆数据资料，为地震预报和研究提供基础数据;

ADP系统通过配置不同的传感器，可以组成地下流体观测系统、形变观测系统、地电地磁观测系统，也可以组成包括地下流体、形变、电磁等多学科的综合观测系统。ADP系统台站采用无人值守模式，可远程监测台站供电、温度、安防、GPS状态等参数，并可采用太阳能、220VAC等多种供电方式，电话拨号、CDMA、ADSL、光纤等多种传输方式，其协议符合中国地震局“十五”地震前兆通讯协议相关要求;

ADP系统于2003年3月通过了由中国地震局组织的成果鉴定，系统的前兆数据采集器、地温、气氡、电磁波等专用传感器均已通过国家权威单位计量及检验;

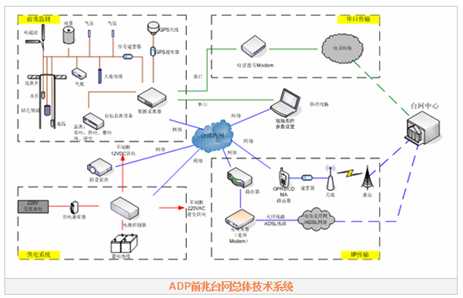

2.总体技术系统

      ADP数字地震前兆综合观测台网系统按功能分由三部分组成，分别为地震前兆台站部分、数据传输部分和前兆台网中心部分。

3.地震前兆台站

      地震前兆观测台站由一系列前兆观测传感器、前兆数据采集器、传输单元、电源控制器、蓄电池等组成。前兆观测项目的传感器主要由地温、水位、气温、气压、雨量、气氡、形变、电磁波等传感器构成。

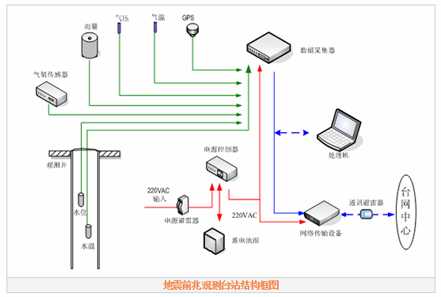

      前兆台站的构成如下图所示，数字地震前兆综合观测台网各台站的观测项目设置可根据不同地方的需要进行调整。图示台站结构适合所有类型台站，其特点是：充分发挥地震前兆数据综合采集器的采集、存储、预处理功能，前兆台站构成简单，可极大地提高前兆观测台站的可靠性，满足一般规模前兆观测台站的建设需要。

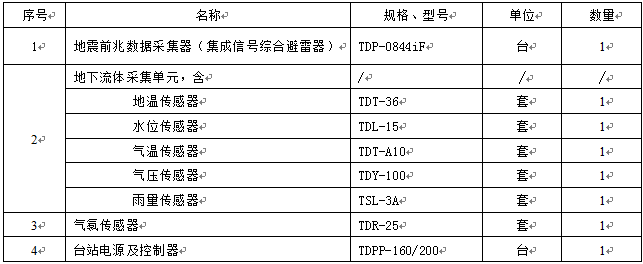

流体台站主要设备：

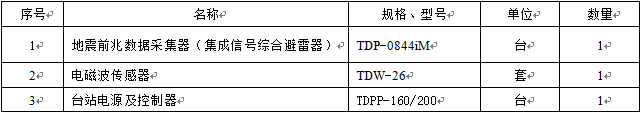

电磁波台站主要设备：

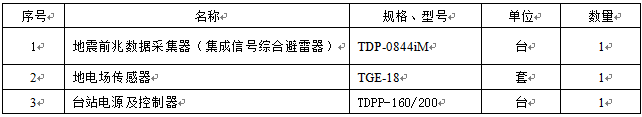

地电场台站主要设备：

4.数据传输

      根据处理中心与台站的距离和要求，前兆采集器与处理中心的数据传输可采用直接传输、有线传输、无线传输等不同的传输方式。

5.台网中心

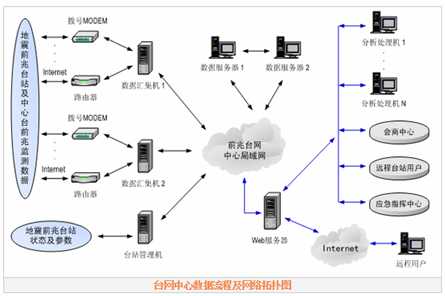

      ADP数字地震前兆综合观测台网系统由若干个前兆观测台站及台网中心构成。台网中心通过拨号MODEM，IP或长线驱动等方式与台站进行数据传输。下图是台网中心结构示意图。

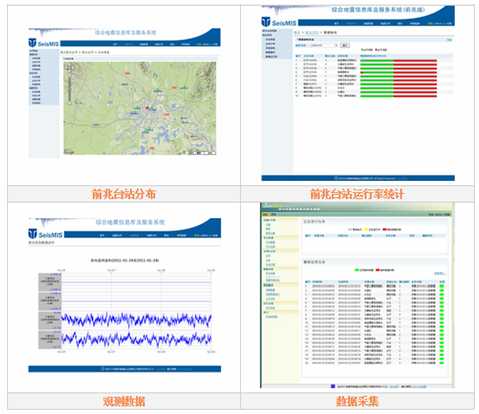

6.台网中心软件处理系统

      台网中心采用ADP数字地震前兆综合观测台网处理软件系统，在Windows平台上运行。软件系统主要包括地震前兆数据的数据汇集程序、地震前兆数据分析处理程序和其它的一些必要的程序组件组成。
